别再把XPS和电脑系统搞混啦！一文带你吃透论文里的“元素侦探”

别再把XPS和电脑系统搞混啦！一文带你吃透论文里的“元素侦探”

嘿，最近是不是在文献里频繁看到“XPS”这个词，心里犯嘀咕：“论文XPS是什么？” 这个缩写听起来像电脑系统，但在论文图表区又像个化学密码？别急，作为过来人，今天咱们就掰开揉碎聊聊这个学术圈的“表面元素侦探”——X射线光电子能谱技术（XPS），保证你读完就能上手用！

一、为什么你的导师总让你做XPS？——研究背景

还记得我第一次收到审稿意见写着“强烈建议补充XPS数据”时的一脸懵吗？后来才明白，在材料、化学、物理、甚至环境科学领域，当研究深入到纳米尺度或表面界面时，传统表征手段就像雾里看花。

举个例子：你合成了一种新型催化剂，活性高到飞起，但为什么活性高？是表面某种元素价态变了，还是形成了新化学键？这时就需要X射线光电子能谱技术出马——它能告诉你材料最外层5-10纳米内有什么元素、每种元素的化学状态（是金属单质还是氧化物？）、甚至相对含量。

简单说：论文XPS是什么？它就是揭示材料表面“身份证信息”的核心武器。

二、学界都怎么玩转这个“侦探”？——文献综述

翻看顶刊（Nat. Mater., JACS, AM等），你会发现X射线光电子能谱技术的应用堪称“八仙过海”：

• ☑️ 钙钛矿太阳能电池中：用XPS图谱分析证明碘空位钝化效果（看I 3d峰位移）；

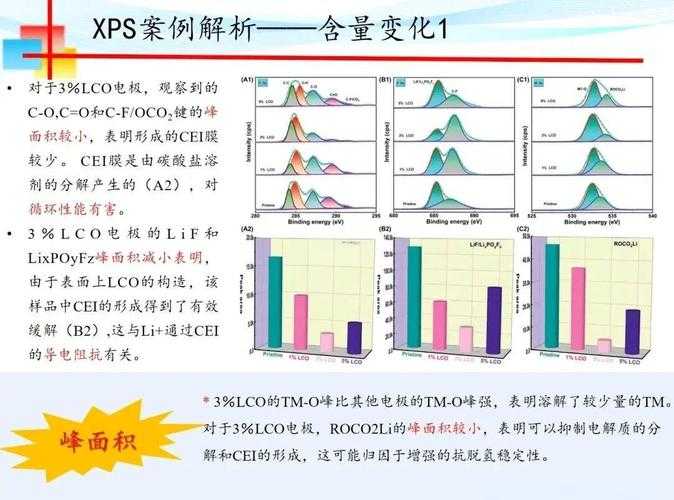

• ☑️ 锂电负极材料：通过XPS深度剖析观察SEI膜成分随深度的梯度变化；
• ☑️ 单原子催化剂：结合XPS定量结果和EXAFS证明金属是以单原子形式存在（如Pt 4f结合能位移+低浓度）。

有个容易被忽略的技巧：顶级期刊通常要求XPS数据处理时展示原始数据+分峰拟合曲线，并说明拟合参数（如G-L比例、半峰宽约束）。我见过投稿被秒拒的案例，仅仅因为分峰过于“艺术化”。

三、灵魂拷问：XPS能解决你的研究痛点吗？——研究问题

在你决定花几千块送样前，先自问：

1. 我的科学问题是否聚焦在材料表面/界面？
2. 我需要知道元素化学态或成键环境吗？
3. 是否有其他更便宜/快速的手段能替代XPS图谱分析（如拉曼、红外）？

举个真实案例：有位同学研究石墨烯表面改性，用电镜看形貌很完美，但性能异常。做了XPS表征分析才发现，表面处理残留大量含硫杂质——这种“侦探视角”是其他手段难以捕捉的。

四、拆解XPS的“破案原理”——理论框架

理解底层原理才能看懂报告：

1. 光电效应是核心

用X光照射样品 → 表面原子内层电子被激发弹出（光电子）→ 检测光电子的动能。

2. 指纹信息藏在结合能里

根据Einstein关系：结合能 = 入射光能量 - 动能 - 功函数

不同元素/化学态的结合能如同指纹（如下图示），对比标准数据库就能解码成分。

3. 为什么它专攻表面？

光电子在固体中平均自由程极短（<10nm），只有浅层电子能逃逸被检测到。

五、实操指南：从送样到发图——研究方法与数据

1. 样品准备避坑指南

• 粉末样品：压片要致密均匀，否则数据信噪比差（血泪教训：松松垮垮的粉末会导致荷电效应加重！）
• 块体/薄膜：切割成1x1cm²大小，避免边缘干扰
• ⚠️ 绝对禁忌：含挥发性物质、磁性样品（需特殊仪器）

2. 数据解读三部曲

XPS数据处理必备神器：XPS Peak或CasaXPS软件。分峰时牢记三点：

• 1）峰位置参考标准值 ±0.2 eV
• 2）半高宽相近组分保持统一
• 3）拟合优度R² > 0.99

六、发顶刊的图是怎么炼成的？——结果与讨论

以钙钛矿中Pb 4f图谱为例（如下图），顶级论文的解读范式是：

1. 指出峰位归属：
   结合能137.5 eV → Pb²⁺，
   结合能136.2 eV → 金属Pb⁰
2. 定量缺陷比例：
   计算Pb⁰/(Pb²⁺+Pb⁰)面积比 → 揭示还原程度
3. 关联性能变化：
   “XPS定量结果表明，界面处5.7%的铅单质缺陷导致载流子复合加剧”

小贴士：讨论部分一定要交叉验证！例如催化剂的Fe³⁺/Fe²⁺比例变化，需结合XANES或穆斯堡尔谱佐证。

七、为什么说XPS是论文“保命符”？——结论与启示

经过上述XPS表征分析流程，你至少能获得四大硬核证据：

• 元素表面组成（杜绝“猜测性”描述）
• 化学态及成键信息（解释性能的关键）
• 污染物鉴定（避开审稿人灵魂拷问）
• 界面反应痕迹（动态过程的重要佐证）

可以说，论文XPS是什么？它就是撑起材料研究“故事逻辑链”的承重墙。尤其在高水平论文中，XPS图谱分析数据不足常被质疑“表征不完整”。

八、完美主义者的反思——局限与未来

当然，X射线光电子能谱技术并非万能：

1. 固有局限

• 检测限约0.1-1 at%，痕量元素需用SIMS
• 深度分辨率有限（溅射会破坏化学态）
• 绝对定量误差约±10%

2. 新趋势解决老痛点

近年兴起的原位/准原位XPS技术，能在近真实环境（如气体氛围、液相）下观察表面演化，动态追踪反应过程——这才是未来的高阶玩法！

九、给你的行动清单

1. 送样前： 做好样品预处理（干燥清洁）
2. 读报告时： 重点看C 1s校准后数据 + 目标元素高分辨谱
3. 做图时： 标注结合能刻度 + 分峰组分标识（可用颜色区分）
4. 讨论环节： 关联性能拐点与元素化学态变化

最后记住论文XPS是什么的灵魂三问：它测哪里？（表面！）它能看什么？（元素+化学态！）它靠什么实现？（光电效应！）吃透这三点，你就能在组会和答辩中游刃有余了。还有疑问？欢迎在评论区扔问题过来~
